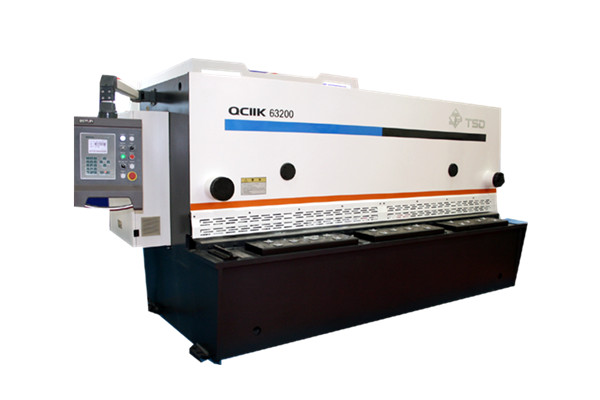

QC11K(Y) 闸式剪板机
时间:2019-03-31 14:39:00 来源:

产品简介:该系列机床是用一个刀片相对另一刀片作往复直线运动剪切金属板材的机器。是借于运动的上刀片和固定的下刀片,采用合理的剪切角、刀片间隙,可对各种厚度的金属板材施加剪切力,使板材按所需尺寸断裂分离,实现剪切功能。剪板机属锻压机械,广泛适用于航空、轻工、冶金、化工、建筑、船舶、汽车、电力、电器、轨道交通等行业。

产品功能:数控系统采用经济型数控PWC系列或专用数控系统DAC系列,可对剪切角、剪刃间隙、后挡料和剪切行程进行数控控制。 全钢焊接结构,综合处理(振动时效、退火)消除内应力,有很好的刚性和稳定性。 采用先进液压系统,性能稳定可靠、无泄露、冲击小。 采用三点滚轮夹持导向结构,刀架运行平稳 后挡料采用变频制动电机(或伺服电机)驱动,滚珠丝杠传动,直线导轨导向,定位精度、重复定位精度高,后挡料距离数控显示。 刀片间隙机动调整,数控系统显示,迅速、准确、方便。 矩形刀片,四个刃口均可使用,使用寿命长。 剪切角无级可调,有效减少板料扭曲变形,具有分段剪切功能。 上刀架采用内倾结构,剪切端面好,剪切精度高。



详细描述

参数名称规格型号
剪切角(°)
行程次数(n/min)
工作台地面以上高度(mm)
后挡料距离(mm)
主电机功率(KW)
外形尺寸(L×W×H)(mm)
重 量(kg)
QH11Y-6×2500 0.5-2 15-30 810 10~800 11 3310×2360×2100 6200
QH11Y-6×3200 0.5-2 12-24 810 10~800 11 4010×2329×2100 7350
QH11Y-6×4000 0.5-2 10-22 810 10~800 11 4815×2345×2490 9100
QC11Y-6×6000 0.5-2 8-15 810 10~800 15 6500×2200×2260 20000
QH11Y-8×2500 0.5-2 12-24 810 10~800 15 3032×2387×2380 7500
QH11Y-8×3200 0.5-2 10-22 810 10~800 15 4040×2342×2380 8500
QH11Y-8×4000 0.5-2 8-15 810 10~800 15 4868×2387×2380 10500
QC11Y-8×5000 0.5-2 6-12 810 10~1000 22 5800×2500×2300 20000
QC11Y-8×6000 0.5-2 5-10 810 10~1000 22 6700×2560×2300 23500
QC11Y-8×8000 0.5-2 6-9 810 10~1000 30 9140×3500×3502 42500
QC11Y-8×10000 0.5-2 4-10 850 10~1000 30 11035×3885×4720 64000
QC11Y-10×6000 0.5-2 5-12 850 10~1000 37 7342×3625×3797 34500
QC11Y-10×8000 0.5-2 5-8 850 20~1000 37 8935×2710×3670 48000
QC11Y-10×10000 0.5-2 4-10 850 20~1000 45 11115×3400×5740 98550
QC11Y-10×12000 0.5-2 4-10 850 20~1000 45 13115×6740×5580 122800
QH11Y-12×2500 0.5-2.5 9-15 850 10~800 18.5 3564×2160×2420 9600
QH11Y-12×3200 0.5-2.5 8-15 850 10~800 18.5 4050×2335×2460 11200
QH11Y-12×4000 0.5-2.5 7-14 910 10~800 22 5110×2360×2641 14500
QC11Y-12×5000 0.5-2.5 6-12 890 10~1000 30 5955×3570×2841 20150
QC11Y-12×6000 0.5-2.5 6-12 900 10~1000 37 7092×2740×3140 35200
QC11Y-12×7200 0.5-2.5 6-10 900 10~1000 45 8000×3910×3750 49000
QC11Y-13×7000 0.5-2.5 6-10 1000 10-1000 45 8370×3900×3825 48200
QC11Y-13×8000 0.5-2.5 5-10 850 10-1000 55 8950×2710×3060 61000
QC11Y-13×9000 0.5-2.5 5-9 850 10-1000 55 11450×7310×3760 76500
QC11Y-13×12000 0.5-2 4-8 960 10-800 2×45 13275×5470×6610 160000
QH11Y-16×2500 0.5-2.5 7-14 850 10-800 30 3580×2675×2575 12000
QH11Y-16×3200 0.5-2.5 7-13 850 10-800 30 4280×2685×2580 13800
QH11Y-16×4000 0.5-2.5 6-12 850 10-800 30 5085×2942×2680 17080
QC11Y-16×5000 0.5-2.5 7-15 970 10-1000 45 5928×3845×2848 29000
QC11Y-16×6000 0.5-2.5 6-15 1000 10-1000 45 6952×2540×2820 39000
QC11Y-16×7000 0.5-2.5 8-16 1000 10~1000 45 8050×2580×3535 50000
QC11Y-16×8000 0.5-2.5 4-10 890 10~1000 45 9378×3545×4882 82000
QC11Y-16×9000 0.5-2.5 4-8 890 10~1000 45 11110×7860×4982 104500
QC11Y-16×10000 0.5-2.5 4-8 900 20~1000 55 11870×7728×5322 119288
QC11Y-16×12000 0.5-2.5 4-8 900 20~1000 2×45 13873×6255×6800 176000
QH11Y-20×2500 0.5-3 6-12 990 20~1000 37 3295×2625×2740 16000
QH11Y-20×3200 0.5-3 6-12 1000 20~1000 45 4360×2802×3050 20750
QH11Y-20×4000 0.5-3 5-10 1000 20~1000 45 5160×2802×3050 23700
QC11Y-20×6200 0.5-3 4-8 1000 20~1000 55 7438×2673×3875 56500
QC11Y-20×8200 0.5-3 4-8 1000 20~1000 55 9976×7680×4631 90000
QH11Y-25×2500 0.5-3 6-12 990 20~1000 45 3604×2975×2925 19150
QH11Y-25×3200 0.5-3 5-10 1000 20~1000 45 4355×2975×3022 23000
QH11Y-25×4000 0.5-3 5-10 1000 20~1000 45 5155×2975×3100 27000
QH11Y-25×6200 0.5-3 3-6 1000 20~1000 55 9335×5750×3930 61000
QC11Y-32×3200 0.5-3.5 6-14 1000 20~1000 2×45 4310×2516×3583 37500
QC11Y-35×3000 0.5-3.5 5-10 1000 20~1000 2×55 8311×3010×4092 51380
QC11Y-35×3500 0.5-3.5 5-10 1000 20~1000 2×55 9019×3900×4062 57127
QC11Y-35×4000 0.5-3.5 5-10 1000 20~1000 2×55 10336×3900×4092 61500
